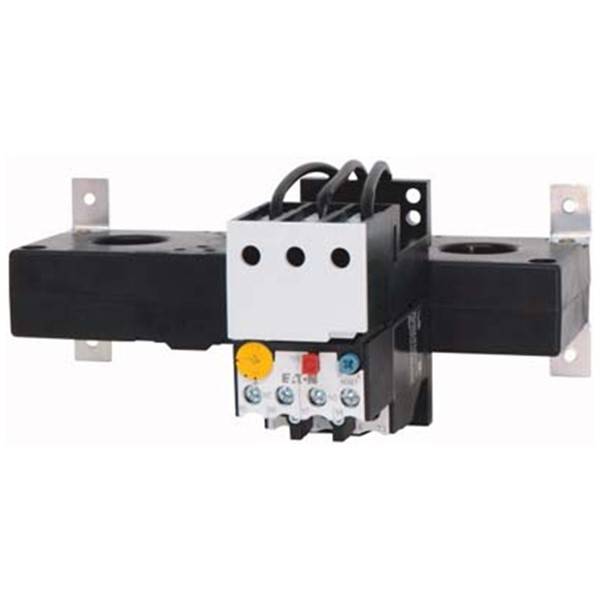

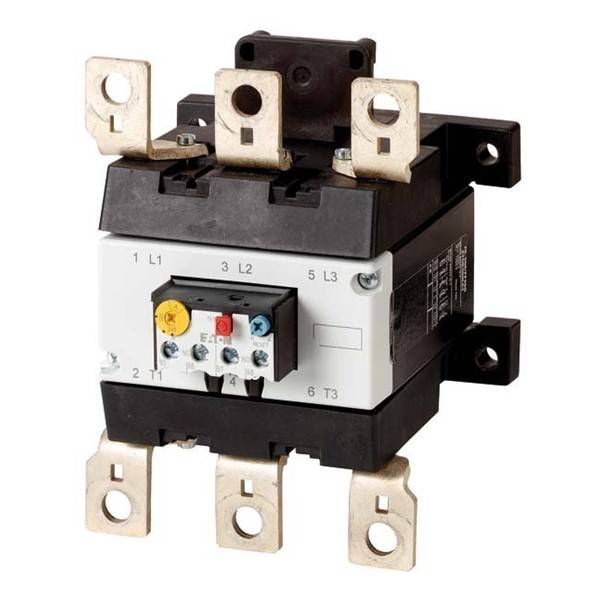

Серия реле перегрузки Z5 предназначена для защиты электродвигателей от перегрузки и выпадения фазы. Реле представляет собой комплект биметаллических пластин, по которым протекает ток электродвигателя. Как только протекающий ток превышает значение 1,2 номинального тока электродвигателя, начинается изгиб биметаллических пластин, вызывающий разрыв силовой цепи и отключение двигателя. При этом происходит изменение состояния вспомогательных контактов. Все реле перегрузки Z5 оснащены двумя вспомогательными контактами: 1 – нормально открытый и 1 – нормально закрытый; переключателем режима работы (автоматический или механический перезапуск), а также кнопкой тестирования.
Реле перегрузки Z5 предназначены для использования с контакторами серии DILM185-DILM250. В своей основе серия реле Z5 имеет практические такие же характеристики, как и серии тепловых реле перегрузки ZB и ZE, только диапазон перегрузок в серии Z5 значительно шире, главная функция которой – защита асинхронного оборудования.
ПРЕИМУЩЕСТВА: диапазон токов от 50 до 250 А; дополнительные контакты (закрытый и открытый); совместная эксплуатация с контакторами DILM185-DILM250; класс отключения – 10 A; два режима перезапуска – автоматический/механический; отличные технические характеристики; долговечность и устойчивость при разных эксплуатационных условиях; возможность быстрого отключения оборудования.
