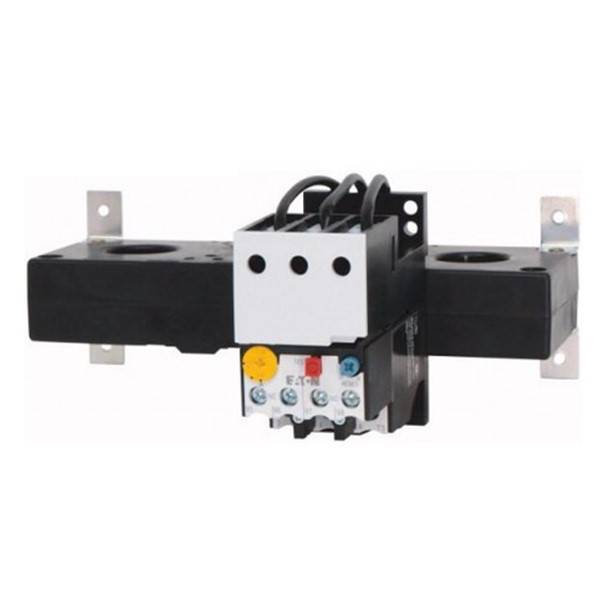

ZW7 – это серия реле перегрузки с диапазоном токов от 42 до 630 А, предназначеных для защиты двигателя от перегрузки и выпадения фаз. Реле этой серии состоят из трех специальных трансформаторов тока насыщения, питающих реле защиты. ZW7 в основном применимы для двигателей средней и большой мощности. Коэффициент преобразования трансформатора тока насыщения I1/I2 имеет практически линейную характеристику вплоть до двукратного значения номинального тока. В данном диапазоне реле этой серии не отличаются от обычного реле защиты электродвигателя, т.е. в стандартном режиме работы оно выполняет обычную функцию защиты от перегрузки. В верхнем диапазоне характеристики трансформатора вторичный ток растет непропорционально первичному току.
Нелинейное повышение вторичного тока ведет к большей задержке времени расцепления в случае токов перегрузки, более чем в два раза превышающих номинальный ток, что позволяет увеличить время запуска или разгона двигателя. Если при подключении сделать петли – возможна эксплуатация реле с меньшими минимальными токами. Значения номинального тока двигателя изменяются обратно пропорционально числу витков.
ПРЕИМУЩЕСТВА: два вспомогательных контакта (нормально открытый и нормально закрытый); переключатель режима работы (автоматический и/или механический); кнопка тестирования.
