УВАГА! СЕРІЯ ЗНЯТА З ВИРОБНИЦТВА!
ДЛЯ ЗАМІНИ ПРОПОНУЄТЬСЯ ALTIVAR PROCESS ATV900

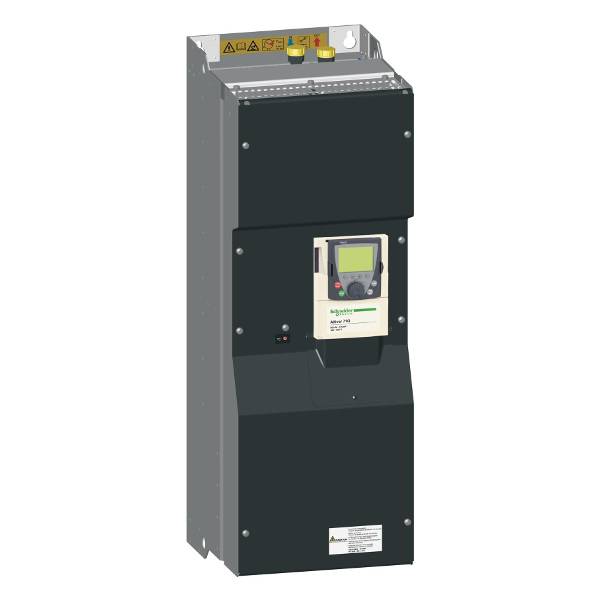

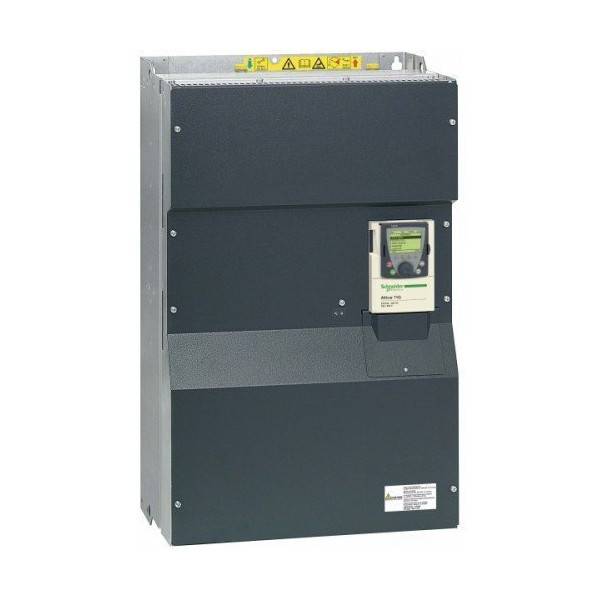

Altivar 71Q перетворювач частоти з водяним охолодженням для двигунів потужністю від 90 до 630 кВт. Застосовується у важких умовах експлуатації, де потрібне надійне та ефективне охолодження перетворювача. Інтегрований контур водяного охолодження оптимально розсіює надмірне тепло від силових модулів перетворювача частоти і дозволяє побудувати повністю герметичну шафу керування.
Характеристики:
ЗАСТОСУВАННЯ: Машинні зали
Якщо в машинному залі встановлюється кілька перетворювачів частоти великої потужності, то для охолодження приміщення також потрібна система кондиціювання великої потужності. Застосування перетворювачів ATV61Q та ATV71Q із системою водяного охолодження може представляти більш економічне рішення щодо капітальних та експлуатаційних витрат, порівняно з системою кондиціювання приміщення. При цьому для розсіювання тепловиділення від частин управління перетворювачів та іншої апаратури буде потрібна система повітряного охолодження невеликої потужності, що становить близько 15% від загального тепловиділення.
Необхідність зменшити рівень шуму від шафи керування з перетворювачем частоти
Системи повітряного охолодження шаф управління з перетворювачами частоти великої потужності є дуже галасливими. Шум, який створений вентиляторами формує значний дискомфорт для роботи операторів та обслуговуючого персоналу.
Застосування перетворювачів ATV61Q і ATV71Q із системою водяного охолодження та винесенням блоку теплообмінника зовнішнього контуру поза приміщенням дозволяє вирішити проблему високого рівня шуму.
Герметичні шафи керування
Необхідність побудови повністю герметичних шаф зі ступенем захисту IP55 і вище, виникає в умовах жорсткого навколишнього середовища (висока ступінь запиленості, агресивне середовище, висока температура навколишнього повітря) і не можливості застосування повітряного охолодження. В даному випадку спільно з ATV61Q або ATV71Q у шафі управління встановлюється додатковий теплообмінник над перетворювачем частоти. Завдання додаткового теплообмінника всередині шафи забезпечити відведення тепла виділеного від плат управління перетворювача, мережевих дроселів і дроселів двигуна, автоматичних вимикачів, контакторів та ін.
Технологічне обладнання із системами водяного охолодження механічних вузлів
Наприклад, екструдери пластмас мають у своєму складі систему водяного охолодження для охолодження олії в редукторі приводу шнека, та охолодження підшипникових вузлів. Система водяного охолодження екструдера підключається до загальнозаводської системи. Перетворювач частоти ATV71Q, керуючий частотою обертання шнека, може бути підключений до існуючого контуру водяного охолодження екструдера. Таке рішення буде більш енергоефективним, порівняно з повітряним охолодженням перетворювача та необхідністю застосування промислового кондиціонера в шафі управління. При цьому також значно зменшується розсіювання тепла від шаф управління в цеху і відповідно зменшуються витрати енергії на систему кондиціювання цеху.
ПЕРЕВАГИ:
Висока стійкість до зовнішніх факторів
Просте підключення електричної та гідравлічної частини
Сумісність із стандартними перетворювачами Altivar 61/71
